A simple vista, las bielas parecen dos trozos de metal o carbono encargados de unir los pedales a los platos. Sin embargo, son una de las piezas más críticas de toda la bicicleta. Soportan fuerzas brutales (desde el peso del ciclista en un bache hasta esprints de más de 1500 vatios), transmiten la energía de tus piernas y determinan la biomecánica del pedaleo.Aquí te explico la ingeniería, los materiales y la física que esconden las bielas modernas.
1. El dilema de los materiales: rigidez contra peso
El Santo Grial al diseñar una biela es conseguir la máxima rigidez torsional con el menor peso posible. Si la biela flexiona un solo milímetro cuando te pones de pie sobre los pedales, estás perdiendo vatios que deberían ir a la rueda trasera. Para solucionar esto, la industria utiliza dos caminos muy diferentes: aluminio forjado y hueco. En lugar de usar fibra de carbono, otras marcas prefieren trabajar el aluminio. Mediante un proceso de forjado de alta tecnología (tecnología hollowtech), consiguen crear bielas completamente huecas por dentro. Esto reduce el peso de forma drástica manteniendo unas paredes exteriores ultra-rígidas.
Fibra de carbono estructural: aquí se superponen capas de carbono en diferentes direcciones para soportar tanto las fuerzas de compresión hacia abajo como las fuerzas de torsión laterales. Suelen llevar un núcleo de espuma ligera o ser estructuras huecas moldeadas a alta presión, logrando la mejor relación rigidez-peso del mercado.
2. ¿Por qué importan los milímetros?
Las bielas se fabrican en longitudes que suelen ir desde los 160 mm hasta los 175 mm (medidos desde el centro del eje del pedalier hasta el centro del eje del pedal). Aunque la diferencia parezca insignificante, esos pocos milímetros cambian por completo la palanca física y tu biomecánica:
Bielas más largas (172.5 - 175 mm): ofrecen más palanca mecánica. A nivel de física elemental, a mayor longitud de brazo, menos fuerza necesitas hacer para generar el mismo torque. Sin embargo, te obligan a hacer un círculo de pedaleo más grande, cerrando el ángulo de tu cadera en la parte alta de la pedalada.
Bielas más cortas (160 - 165 mm): la tendencia actual. Al reducir la palanca, disminuye ligeramente el torque instantáneo, pero permite abrir el ángulo de la cadera al subir la pierna. Esto mejora la respiración, reduce la presión en la zona lumbar y permite llevar una posición más aerodinámica en el manillar sin bloquear la pedalada. Además, facilitan llevar cadencias más altas y evitan que el pedal toque el suelo en curvas cerradas.
3. El eje de pedalier: el centro de rotación
Las bielas no trabajan solas; están unidas por un eje que atraviesa el cuadro de la bicicleta a través del pedalier. La evolución de este componente ha sido una batalla constante por ganar rigidez:
Ejes de 24 mm: es el estándar clásico. un eje de acero de 24 mm ofrece una fiabilidad altísima y permite usar rodamientos relativamente grandes dentro del cuadro.
Ejes de 30 mm y sistema DUB: introducidos para usar aluminio en el eje en lugar de acero. Al ser el aluminio menos denso, se necesita un eje de mayor diámetro (30 mm) para que no flexione. Se busca el equilibrio perfecto para que los rodamientos duren más tiempo sin que el eje pierda rigidez.
4. La integración con los potenciómetros de araña
En las bielas modernas de gama alta, la zona donde el brazo de la biela derecha se une a los platos (la araña) suele ser una pieza de ingeniería electrónica. Muchas marcas diseñan esta unión con un estriado propietario para poder sustituir la araña normal por una que contenga las galgas extensiométricas del potenciómetro. Al medir la fuerza justo en este punto de unión, el sistema absorbe las deformaciones de ambos pedales y ofrece un dato de vatios globales muy estable, aislado de los golpes directos que se llevan los pedales.
En definitiva, la biela es el puente mecánico definitivo entre el cuerpo humano y la transmisión de la bicicleta. Un componente donde un par de milímetros o unos gramos de material marcan la diferencia entre la eficiencia pura y una lesión de rodilla.

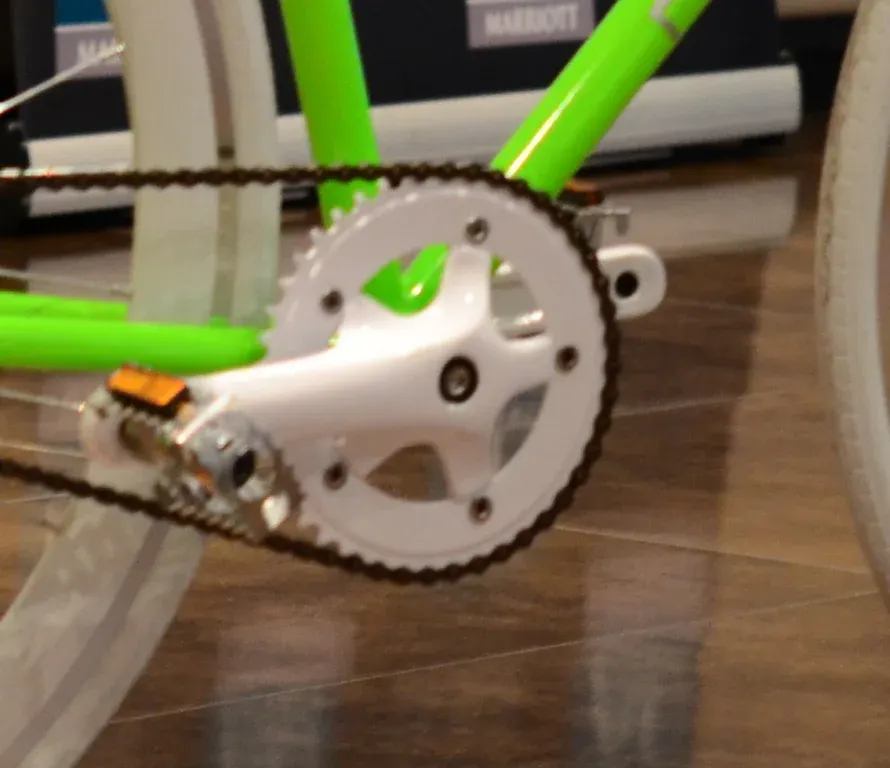

Foto © JMatesanz
